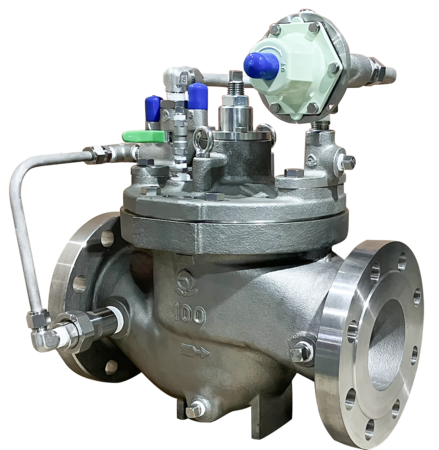

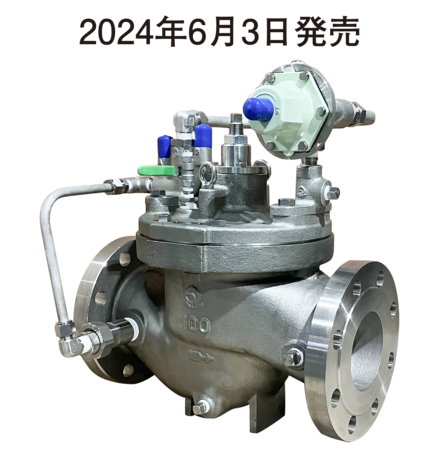

減圧弁(水用・液体用・戸別給水用)、定流量弁、水撃防止器WVR-07型 減圧弁（水・液体用）
大容量用の減圧弁で、空気調和・衛生設備の送水ラインの本管に使用します。パイロット弁は、圧力バランス機構を採用していますので、一次側圧力の変動に影響されることなく二次側の圧力を一定に調整することができます。
消火設備用には、日本消防設備安全センター型式認定品のWVR-02T,05T型又はRD-51T型をご使用ください。）
消火設備用には、日本消防設備安全センター型式認定品のWVR-02T,05T型又はRD-51T型をご使用ください。）
- 使用場所
- 建築設備工場設備
主な特徴
- 使用状態に合わせたニードル弁開度による感度調整で、容易に安定した作動が得られます。
- 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などが容易です。
- リフト制限機構により、過流量を制限できます。
仕様
| 製品記号 | WVR07-D□□内には二次側調整圧力範囲の記号が入ります。 |
|---|---|
| バルブの種類 | 水・液体用 |
| 呼び径 | 80～150（3～6） |
| 適用流体 | 水・材料を腐食しない液体 |
| 流体温度 | 5～60℃ |
| 一次側適用圧力 | 2.0MPa以下JIS 10K FFフランジ（一次側適用圧力1.0MPa以下、耐圧1.5MPa以下）、JIS 16K RFフランジ（一次側適用圧力1.6MPa以下、耐圧2.4MPa以下）も製作しています。 |
| 二次側調整圧力範囲(設定圧力) | 0.05～1.0MPa |
| 最大減圧比 | 10:1 |
| 弁前後の最小差圧 | 0.05MPa |
| 端接続 | JIS 20K RFフランジJIS 10K FFフランジ（一次側適用圧力1.0MPa以下、耐圧1.5MPa以下）、JIS 16K RFフランジ（一次側適用圧力1.6MPa以下、耐圧2.4MPa以下）も製作しています。 |
| 取付姿勢 | 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。 |
| 材質 本体 | SCS |
| 基本弁材質 本体 | SCS |
| 基本弁材質 要部 弁座 | SUS |
| 基本弁材質 要部 ダイヤフラム | NBR |
| 基本弁材質 要部 ディスク | NBR |
- 給水装置に使用する場合は、お問い合わせください。
- 圧力計2個付も製作しています。
