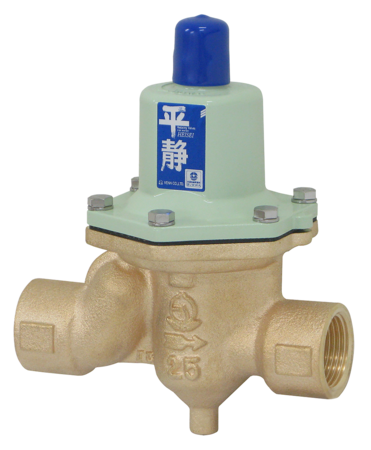

減圧弁(水用・液体用・戸別給水用)、定流量弁、水撃防止器RD-32N型 減圧弁
平静は〔赤水対策の切り札〕として時代の要請に応えた青銅製水用減圧弁です。
既に高い評価をいただいています当社水用減圧弁の技術を結集し、さらに制御性、信頼性、使いやすさを追求した〔平静〕は、特にパイプジョイント部まで含めた流路から錆の発生源をなくしています。積極的な赤水対策で、増々好評の〔平静〕は、ビル設備、住宅設備、工場設備、ボイラ給水などで使用します。
既に高い評価をいただいています当社水用減圧弁の技術を結集し、さらに制御性、信頼性、使いやすさを追求した〔平静〕は、特にパイプジョイント部まで含めた流路から錆の発生源をなくしています。積極的な赤水対策で、増々好評の〔平静〕は、ビル設備、住宅設備、工場設備、ボイラ給水などで使用します。
- 使用場所
- 建築設備工場設備
主な特徴
- 平静流赤水対策術：本体青銅＋管端コアで赤水防止。
- 低騒音設計です。
- FC製従来品と比べ約50％も小型・軽量化されています。
- ダイヤフラムが破損しても水は外部に漏れません。
- ストレーナを内蔵しています。（ 呼び径50以下）
水道法性能基準認証登録製品（E-654)耐圧浸出耐久
仕様
| 製品記号 | RD32N-F□□内には二次側調整圧力範囲の記号が入ります。 |
|---|---|
| バルブの種類 | 減圧弁 |
| 種類 | 1.6MPa以下用 |
| 呼び径 | 15～50（1/2～2） |
| 適用流体 | 水・温水 |
| 流体温度 | 5～90℃（管端コア使用の場合は5～40℃） |
| 一次側適用圧力 | 1.6MPa以下 |
| 二次側調整圧力範囲(設定圧力) | L ：0.05～0.35MPa H：呼び径100以下：0.3～0.7MPa、呼び径125,150：0.3～0.5MPa |
| 最大減圧比 | 10:1 |
| 弁前後の最小差圧 | 0.05MPa |
| 許容漏洩量 | なし（圧力計目視） |
| 端接続 | JIS Rcねじ管端コア内蔵品（呼び径50以下）も製作しています。 |
| 取付姿勢 | 水平・垂直（ストレーナキャップ上向き除く）縦配管に設置する場合は呼び径100までとし、メンテナンススペースを広くとってください。（呼び径125以上は水平配管に正立取付としてください。） |
| ストレーナ | 40メッシュ相当（呼び径50以下） |
| 材質 本体 | CAC406 |
| 材質 ダイヤフラム | NBR |
| 材質 ディスク | NBR |
| 材質 要部 | CAC406 |
| 材質 バネケース | 呼び径15～50：ADC、呼び径65～150：FC |
- 二次側のみ圧力計付属も製作しています。（圧力計の最大目盛は二次側調整圧力範囲L（0.6MPa）、H（1.6MPa）です。）
