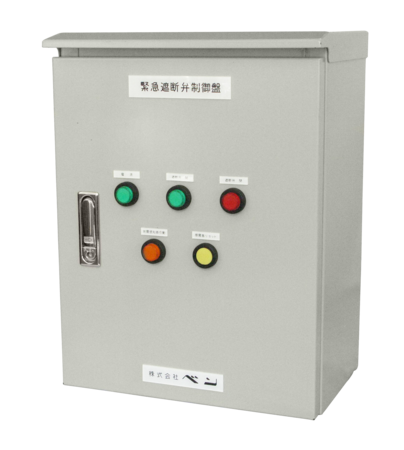

緊急遮断弁CB-M12B型 緊急遮断弁用制御盤
受水槽の緊急遮断システムに使用する、感震器・バッテリー内蔵の制御盤です。地震による感震器作動で緊急遮断弁に閉止を出力します。
緊急遮断弁が、電磁式の場合は、DC24Vの遮断弁閉止を出力します。緊急遮断弁が、電動式の場合は、平常時はスプリングリターン式用を除きDC24Vの遮断弁開の信号を出力していますが、感震器作動時は極性を切り換えて遮断弁を閉止します。
また、緊急遮断弁閉止時はポンプ停止も出力し、システムの状態も常時ランプ表示します。
緊急遮断弁が、電磁式の場合は、DC24Vの遮断弁閉止を出力します。緊急遮断弁が、電動式の場合は、平常時はスプリングリターン式用を除きDC24Vの遮断弁開の信号を出力していますが、感震器作動時は極性を切り換えて遮断弁を閉止します。
また、緊急遮断弁閉止時はポンプ停止も出力し、システムの状態も常時ランプ表示します。
- 使用場所
- 緊急遮断システム用
主な特徴
- 制御盤1台で、緊急遮断弁2台又は4台まで制御可能な機種を取り揃えています。
- 内蔵バッテリーにより、停電しても約5時間緊急遮断システムを維持します。
仕様
| 製品記号 | CBM12B-N |
|---|---|
| バルブの種類 | 電気式 |
| 用途 | MR型用 |
| 種類 | 制御盤 |
| 対応緊急遮断弁台数 | 2台 |
| 受電電源 | AC80～220Vフリー電源 |
| 定格容量 | 80VA |
| 保護等級 | 屋外・屋内兼用（IP44） |
| 落雷対策 | 電源装置にサージ吸収回路内蔵 |
| バックアップ電源 | DC24V（シール鉛電池、12V2個直列接続）MRS型（スプリング復帰式）への制御出力は、AC100又は200Vとなり、バックアップ電源は内蔵されません。また、制御盤型式はCB-M□□S型となります。 |
| バックアップ時間 | 約5時間 |
| 充電方式（方法） | 常時充電方式（トリクル充電回路組込み） |
| 内蔵電池 | PE12V 0.8Ah（3年毎交換）MRS型（スプリング復帰式）への制御出力は、AC100又は200Vとなり、バックアップ電源は内蔵されません。また、制御盤型式はCB-M□□S型となります。 |
| 感震器 | 作動加速度：200ガル（震度5強相当） |
| 出力 遮断弁制御出力 | DC24VMRS型（スプリング復帰式）への制御出力は、AC100又は200Vとなり、バックアップ電源は内蔵されません。また、制御盤型式はCB-M□□S型となります。 |
| 出力 ポンプ保護信号 | 無電圧c接点出力………1回路 |
| 出力 外部警報信号 | 無電圧、感震器作動時ON接点 |
| 出力 復帰スイッチ | 押しボタンスイッチ（感震器リセット用） |
| 表示 受電表示 | 緑色LEDランプ表示 |
| 表示 感震器作動 | 橙色LEDランプ表示 |
| 表示 遮断弁開閉表示 | 弁開表示：緑色LEDランプ1個（2台一括表示）弁閉表示：赤色LEDランプ1個（2台一括表示） |
- 外径寸法は同じですが制御遮断弁の数により、表示ランプの数及び配置が異なります。
- 遮断弁制御出力は、電磁緊急遮断弁閉止の場合はDC24Vの出力、電動緊急遮断弁の場合は極性切り替えによる開閉となります。
- 電磁緊急遮断弁用は、バックアップ電源無しのAC制御停電時閉の制御盤も製作しています。
- 遮断弁の開閉表示ランプは、1台ごとの個別表示用も製作しています。
