CB-E12型
お気に入りを見る 比較表を見る

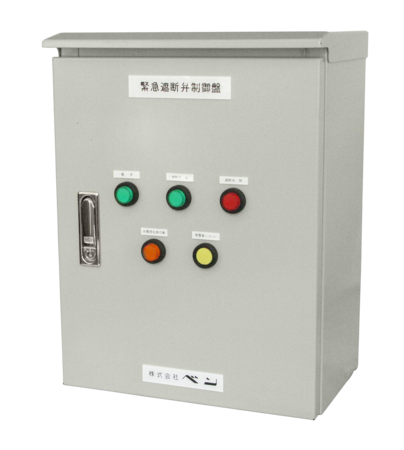

受水槽の緊急遮断システムに使用する、感震器・バッテリー内蔵の制御盤です。地震による感震器作動で緊急遮断弁に閉止を出力します。
緊急遮断弁が、電磁式の場合は、DC24Vの遮断弁閉止を出力します。緊急遮断弁が、電動式の場合は、平常時はスプリングリターン式用を除きDC24Vの遮断弁開の信号を出力していますが、感震器作動時は極性を切り換えて遮断弁を閉止します。
また、緊急遮断弁閉止時はポンプ停止も出力し、システムの状態も常時ランプ表示します。
使用場所
緊急遮断システム用

主な特徴

  • 制御盤1台で、緊急遮断弁2台又は4台まで制御可能な機種を取り揃えています。
  • 内蔵バッテリーにより、停電しても約5時間緊急遮断システムを維持します。

仕様

製品記号 CBE12-N
バルブの種類 電気式
用途 EIT型用
種類 制御盤
対応緊急遮断弁台数 2台
受電電源 AC80~220Vフリー電源
定格容量 80VA
保護等級 屋外・屋内兼用(IP44)
落雷対策 電源装置にサージ吸収回路内蔵
バックアップ電源 DC24V(シール鉛電池、12V2個直列接続)MRS型(スプリング復帰式)への制御出力は、AC100又は200Vとなり、バックアップ電源は内蔵されません。また、制御盤型式はCB-M□□S型となります。
バックアップ時間 約5時間
充電方式(方法) 常時充電方式(トリクル充電回路組込み)
内蔵電池 PE12V 0.8Ah(3年毎交換)MRS型(スプリング復帰式)への制御出力は、AC100又は200Vとなり、バックアップ電源は内蔵されません。また、制御盤型式はCB-M□□S型となります。
感震器 作動加速度:200ガル(震度5強相当)
出力 遮断弁制御出力 DC24VMRS型(スプリング復帰式)への制御出力は、AC100又は200Vとなり、バックアップ電源は内蔵されません。また、制御盤型式はCB-M□□S型となります。
出力 ポンプ保護信号 無電圧c接点出力………1回路
出力 外部警報信号 無電圧、感震器作動時ON接点
出力 復帰スイッチ 押しボタンスイッチ(感震器リセット用)
表示 受電表示 緑色LEDランプ表示
表示 感震器作動 橙色LEDランプ表示
表示 遮断弁開閉表示 弁開表示:緑色LEDランプ1個(2台一括表示)弁閉表示:赤色LEDランプ1個(2台一括表示)
  • 外径寸法は同じですが制御遮断弁の数により、表示ランプの数及び配置が異なります。
  • 遮断弁制御出力は、電磁緊急遮断弁閉止の場合はDC24Vの出力、電動緊急遮断弁の場合は極性切り替えによる開閉となります。
  • 電磁緊急遮断弁用は、バックアップ電源無しのAC制御停電時閉の制御盤も製作しています。
  • 遮断弁の開閉表示ランプは、1台ごとの個別表示用も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

CB-E12カタログ

CB-E12価格表

CB-E12外形図

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。
