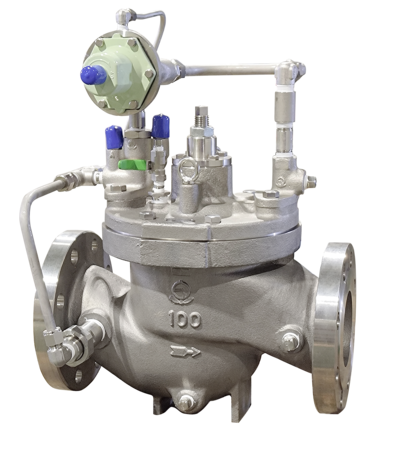

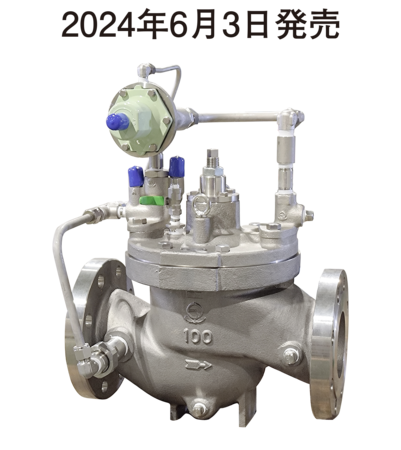

仕様
| 製品記号 | WVM07-D□□内には二次側調整圧力範囲の記号が入ります。 |
|---|---|
| バルブの種類 | 一次圧力調整弁 |
| 用途 | 水・液体用 |
| 呼び径 | 80～150（3～6） |
| 適用流体 | 水・材料を腐食しない液体 |
| 流体温度 | 5～60°C |
| 一次側適用圧力 | 1.6MPa以下一次側適用圧力1.0MPa以下(JIS 10K FFフランジ、設定圧力調整範囲0.05～1.0MPa)、一次側適用圧力1.6MPa(JIS 20K RFフランジ、設定圧力調整範囲0.05～1.6MPa)も製作しています。 |
| 設定圧力調整範囲 | L:0.05～0.35MPa、H:0.3～1.6MPaJIS 10K FFフランジは設定圧力調整範囲L:0.05～0.35MPa、H:0.3～1.0MPaになります。 |
| 吹下り圧力 | 設定圧力調整範囲0.05～0.35MPa：設定圧力×20%以内(最小値0.03MPa) 設定圧力調整範囲0.3～1.6MPa：設定圧力×15%以内 |
| アキュムレーション | 設定圧力×10%以内(最小値0.03MPa) |
| 端接続 | JIS 16K RFフランジ一次側適用圧力1.0MPa以下(JIS 10K FFフランジ、設定圧力調整範囲0.05～1.0MPa)、一次側適用圧力1.6MPa(JIS 20K RFフランジ、設定圧力調整範囲0.05～1.6MPa)も製作しています。 |
| 耐圧試験（水圧） | 水圧にて2.4MPa |
| 取付姿勢 | 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。 |
| 材質 本体 | SCS |
| 基本弁材質 本体 | SCS |
| 基本弁材質 要部 ダイヤフラム・ディスク | NBR |
| 基本弁材質 要部 弁座 | SUS |
- 給水装置に使用する場合は、お問い合わせください。
- 縦配管に設置する場合は、メンテナンススペースを広くとってください。
- 圧力計1個付も製作しています。(圧力計の最大目盛は、設定圧力調整範囲0.05～0.35MPa(0.6MPa)、0.3～1.6(2.5MPa)です。)
