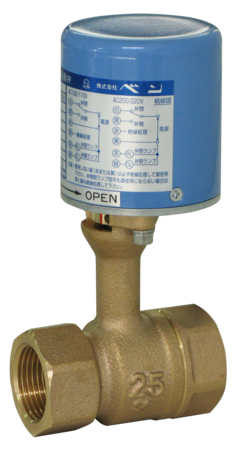

温度調整弁、ミキシングバルブ、温度開閉弁、給湯停止弁BM-13SHN型 給湯停止弁
給湯停止弁は流体温度0～95℃まで使用可能な電動ボール弁です。
定格電圧のAC100/200Vを共用でき、圧力範囲が広く、小型・軽量ですから電磁弁と同等以上の気軽さでご使用頂けます。
主に自然冷媒CO2ヒートポンプ給湯機などの各種給湯システムに使用します。
定格電圧のAC100/200Vを共用でき、圧力範囲が広く、小型・軽量ですから電磁弁と同等以上の気軽さでご使用頂けます。
主に自然冷媒CO2ヒートポンプ給湯機などの各種給湯システムに使用します。
主な特徴
- 流体温度0～95℃まで使用できます。
- AC100/200Vを共用できます。
- 小型・軽量で取扱いが容易です。
- 広い圧力範囲で使用場所を選びません。
- 流れ方向、取付方向（屋内）が自由です。
- ボールはステンレス鋼（SUS316）を採用していますので、耐久性に優れています。
水道法性能基準認証登録製品（E-487)耐圧浸出
仕様
| 製品記号 | BM13SHN-J |
|---|---|
| バルブの種類 | 給湯停止弁 |
| 呼び径 | 10～25（3/8～1） |
| 適用流体 | 温水・水 |
| 適用圧力 | 0～1.0MPa |
| 周囲温度 | －10～50℃ |
| 許容漏洩量 | なし（圧力計目視） |
| 端接続 | JIS Rcねじ |
| 定格電圧 | AC100/110/200/220V（50/60Hz）共用 |
| 許容電圧変動範囲 | 定格電圧±5％ |
| 定格容量 | AC110V：13VA、AC220V：26VA |
| 定格電流 | 0.12A |
| 起動電流 | 0.12A |
| 開閉時間 | 4.6/3.8秒（50/60Hz） |
| 絶縁種別 | E種 |
| 時間定格 | 20分 |
| 絶縁抵抗 | 50MΩ以上 |
| 過負荷保護 | サーマルプロテクタ |
| 保護構造 | 防雨形（IP-53相当）屋外設置の場合、縦配管取付及び直射日光を避けてください。 |
| 開閉信号出力 | 付（有電圧） |
| 手動機構 | 付 |
| 材質 本体 | CAC406 |
| 材質 ボール | SUS316 |
- フルボアタイプのBM-7SN型（呼び径15～50、水道法性能基準適合品）も製作しています。
