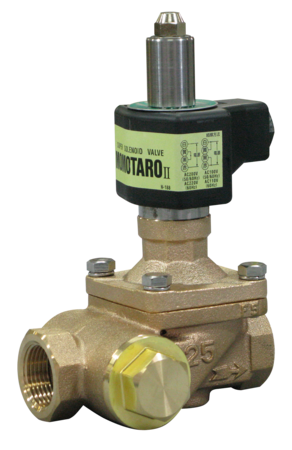

電磁弁WS-43CN型 電磁弁（液体・気体用）
ストレーナ付、ねじ込形のWS-43型シリーズ電磁弁桃太郎Ⅱ は、従来品WS-13型シリーズより既にご好評を頂いている各特長はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。また、省電力化、RoHS指令規制値をクリアするなど環境にも配慮し、より完成度が高い電磁弁となりました。
主な特徴
- 水道法性能基準適合品です。
- 当社従来品比、3倍以上の耐久性です。
- ストレーナを内蔵しています。
- ウォータハンマ緩和機構を備えています。
- ストレーナ用プラグは、特殊工具を必要とせず、簡単に取外しができ、ストレーナの清掃が容易です。
水道法性能基準認証登録製品（E-247)耐圧浸出水撃限界耐久
仕様
| 製品記号 | WS43CN-F |
|---|---|
| 種類 | ダイヤフラム式 |
| 作動 | 通電閉 |
| 呼び径 | 15～25（1/2～1） |
| 適用流体 | 水・空気オイルフリーコンプレッサー（ターボ形圧縮機や容積形圧縮機（ロータリー式無給油タイプ））によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります（オゾンクラックの発生）。このような場所に設置する場合はお問い合わせください。・不活性ガス可燃性ガスには使用できません。・油（灯油・軽油程度）燃料油及び、軽油用の場合はご使用先（国土交通省、防衛省など）によっては、本体材質の指定がある場合がありますので、ご確認願います。 |
| 流体温度 | 5～60℃ |
| 流体粘度 | 20cSt以下 |
| 適用圧力 | 0～1.0MPa |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） |
| 許容漏洩量 | なし（圧力計目視、気体は0.02～1.0MPa時） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。（コイル形状、仕様が異なります。） |
| 絶縁種別 | B種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防沫・屋内用（屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。（端子箱については、総合カタログ366頁をご参照ください。）） |
| 端接続 | JIS Rcねじ |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） |
| ストレーナ | 60メッシュ国土交通省仕様の場合のストレーナ網目は80メッシュ以上となりますので、WS-22型シリーズとKY型ストレーナの組合わせとしてください。 |
| 材質 本体 | CAC408 |
| 材質 ダイヤフラム | NBR |
- リード線結線方法は、総合カタログ366頁をご参照ください。
