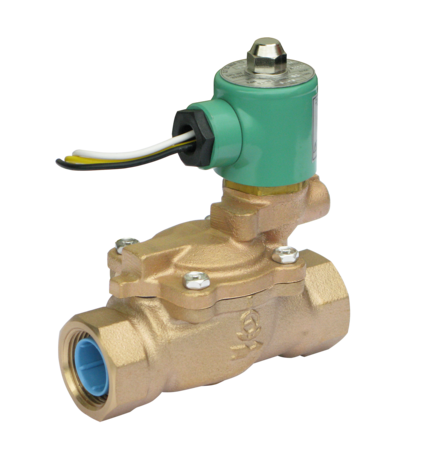

WS-18型
お気に入りを見る 比較表を見る
赤水対策として管端コアを内蔵した電磁弁です。(ストレート形のみ)
弁構造はウォータハンマ緩和機構を備えたダイヤフラム式で、水ラインに使用します。

主な特徴

  • ストレート形は管端コアを内蔵していますので、ライニング鋼管管端面ねじ部を流体から遮断。サビコブの発生と、配管ねじ部の首落ち(腐食による破断)を防止します。
  • ウォータハンマ緩和機構を備えています。
  • 0.02~1.0MPaの圧力範囲で使用できます。
  • 小型・軽量なパイロット式電磁弁です。

仕様

製品記号 WS18-F1 WS18-F2
種類 ダイヤフラム式 ダイヤフラム式
形式 ストレート形 ストレート形
作動 通電開 通電開
呼び径 15~50(1/2~2) 15~50(1/2~2)
適用流体 水・空気・不活性ガス 水・空気・不活性ガス
流体温度 5~40℃(管端コアを使用しない場合5~60℃) 5~40℃(管端コアを使用しない場合5~60℃)
適用圧力 0.02~1.0MPa 0.02~1.0MPa
弁前後の最小差圧 0.02MPa 0.02MPa
許容漏洩量 なし(圧力計目視) なし(圧力計目視)
定格電圧 AC100V 50/60Hz他の特殊電圧はお問い合わせください。 AC200V 50/60Hz他の特殊電圧はお問い合わせください。
絶縁種別 B種 B種
周囲温度 5~50℃ 5~50℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。(端子箱については、総合カタログ366頁をご参照ください。) 防塵・防滴・屋内用(屋外で使用する場合は、TB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS Rcねじ(P・V兼用可動形コア内蔵) JIS Rcねじ(P・V兼用可動形コア内蔵)
取付姿勢 水平配管にコイルを上にした正立取付 水平配管にコイルを上にした正立取付
電流値 定格 AC100V:0.19A、AC200V:0.10A AC100V:0.19A、AC200V:0.10A
電流値 起動 AC100V:0.57A、AC200V:0.29A AC100V:0.57A、AC200V:0.29A
材質 本体 CAC406 CAC406
材質 ダイヤフラム NBR NBR
  • リード線結線方法は、366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WS-18カタログ

WS-18価格表

WS-18外形図

WS-18取扱説明書

WS18-F1

WS18-F1参考図

WS18-F2

WS18-F2参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
