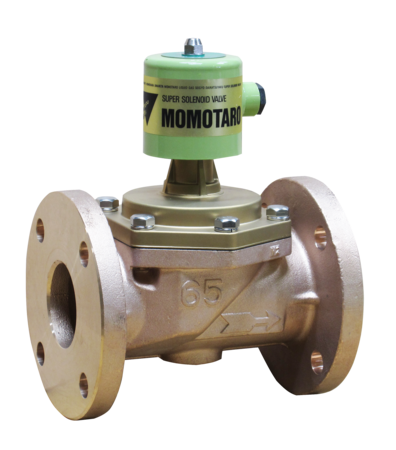

電磁弁WF-12V型 真空用電磁弁〔V型シリーズ〕（空気用）
桃太郎Ⅱシリーズで唯一、真空でも使用可能な電磁弁です。
従来品WS/WF-12V, 13V, 15V型シリーズに比べ耐久性がUPしています。
使用材料はRoHS指令の規制値をクリアしています。（呼び径50以下）
なお、面間寸法は旧WS/WF-12V, 13V,15V型シリーズと同じです。
従来品WS/WF-12V, 13V, 15V型シリーズに比べ耐久性がUPしています。
使用材料はRoHS指令の規制値をクリアしています。（呼び径50以下）
なお、面間寸法は旧WS/WF-12V, 13V,15V型シリーズと同じです。
主な特徴
- 当社従来品比、3倍以上の耐久性です。（呼び径50以下）
- 真空領域3.4kPa・Aから使用可能です。（入口側圧力≧出口側圧力の条件にて）
- プラスチック成形、真空包装機・粉体輸送などに使用します。
- コイル外装は熱に強い熱硬化性樹脂を採用しています。（呼び径50以下）
仕様
| 製品記号 | WF12V-F |
|---|---|
| 種類 | ダイヤフラム式 |
| 作動 | 通電開 |
| 呼び径 | 65（2 1/2） |
| 適用流体 | 空気注1. |
| 流体温度 | 5～60℃ |
| 適用圧力 | 3.4kPa・A～0.3MPa（入口側圧力≧出口側圧力） |
| 弁前後の最小差圧 | 0MPa |
| 許容漏洩量 | なし（圧力計目視 0.02～0.3MPa時） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。（コイル形状、仕様が異なります。） |
| 絶縁種別 | B種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防沫・屋内用WS/WF-12V, 12CV型は防塵・防滴形となります。（屋外で使用する場合は、TB-03型端子箱を併用してください。 端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。（WS/WF-12V, 12CV型は防雨形となります。）（端子箱については、総合カタログ366頁をご参照ください。）） |
| 端接続 | JIS 10K FFフランジ |
| 取付姿勢 | 水平配管にコイルを上にした正立取付 |
| 材質 本体 | CAC406 |
| 材質 ダイヤフラム | NBR |
- WS-23V, 23CV型はストレーナ（60メッシュ）内蔵です。（網目は40、80、100メッシュ内張りも製作しています。）
- 国土交通省仕様の場合のストレーナ網目は80メッシュ以上となりますのでWS-22V型シリーズとKY型ストレーナの組合わせとしてください。
- 注4．構造・寸法は、はん用型式320～324、326、327頁をご参照ください。
- WS/WF-12V, 12CV型は仕様、構造が異なります。
- リード線結線方法は、366頁をご参照ください。
