仕様

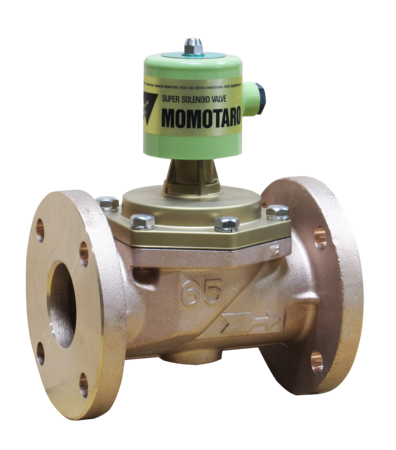

| 製品記号 | WF12N-F |
|---|---|
| 種類 | ダイヤフラム式 |
| 作動 | 通電開 |
| 呼び径 | 65（2 1/2） |
| 適用流体 | 水・空気オイルフリーコンプレッサー（ターボ形圧縮機や容積形圧縮機（ロータリー式無給油タイプ））によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります（オゾンクラックの発生）。このような場所に設置する場合はお問い合わせください。・不活性ガス可燃性ガスには使用できません。・油（灯油・軽油程度）燃料油及び、軽油用の場合はご使用先（国土交通省、防衛省など）によっては、本体材質の指定がある場合がありますので、ご確認願います。 |
| 流体温度 | 5～60℃ |
| 流体粘度 | 20cSt以下 |
| 適用圧力 | 0～1.0MPa |
| 弁前後の最小差圧 | 0MPa |
| 許容漏洩量 | なし（圧力計目視、気体は0.02～1.0MPa時） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。 |
| 絶縁種別 | B種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防滴・屋内用（屋外で使用する場合はTB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。（端子箱については、総合カタログ366頁をご参照ください。）） |
| 端接続 | JIS 10K FFフランジ |
| 取付姿勢 | 水平配管にコイルを上にした正立取付 |
| 定格電流 | AC100V：0.60A、AC200V：0.30A |
| 起動電流 | AC100V：2.50A、AC200V：1.25A |
| 材質 本体 | CAC406 |
| 材質 ダイヤフラム | NBR |
- 雰囲気湿度85％を超える場合はWF-12Y,12CY型をご使用ください。
- リード線結線方法は、366頁をご参照ください。
