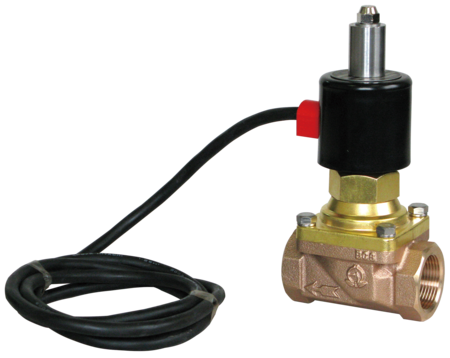

電磁弁PS-22CK型 噴水用電磁弁〔K型シリーズ〕
噴水用電磁弁K型シリーズは、水没又は水没の恐れがある場所に使用します。もちろん、水没しない一般雰囲気でも使用できます。
従来品PS/WS-12K, 12CK型に比べ耐久性がUPしています。（PS,WSシリーズ）
使用材料はRoHS指令の規制値をクリアしています。（PS,WSシリーズ）
なお、面間寸法は旧PS/WS-12K, 12CK型と同じです。
従来品PS/WS-12K, 12CK型に比べ耐久性がUPしています。（PS,WSシリーズ）
使用材料はRoHS指令の規制値をクリアしています。（PS,WSシリーズ）
なお、面間寸法は旧PS/WS-12K, 12CK型と同じです。
主な特徴
- 水中（1.5mまで）使用可能な電磁弁です。
- 噴水用や、ピット内、浄化槽などの浸水対策に使用します。
- MAX.1.0MPaの広い圧力範囲で使用できます。
- タテ・ヨコ取付自由です。（PS,WSシリーズ）
仕様
| 製品記号 | PS22CK-W |
|---|---|
| 種類 | ピストン式 |
| 作動 | 通電閉 |
| 呼び径 | 10～50（3/8～2） |
| 適用流体 | 水・空気 |
| 流体温度 | 5～80℃ |
| 適用圧力 | 0～1.0MPa |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） |
| 許容漏洩量 | 水：なし（圧力計目視） 空気：50mL/min（標準状態）以下 （0.05～1.0MPa時） |
| 定格電圧 | 定格電圧表参照 |
| 絶縁種別 | B種 |
| 周囲温度 | 5～40℃ |
| 保護構造 | 水中形 |
| 端接続 | JIS Rcねじ |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） |
| リード線 | 1.25mm22芯2m・2PNCTリード線は20mまで製作しています。 |
| 適用水深 | 1.5m以内 |
| 材質 本体 | CAC |
- 構造・呼び径選定図表は、はん用型式総合カタログ320、328、329、336、349、350頁をご参照ください。なお、DC電源用は構造が異なります。お問い合わせください。
- フランジ形、ストレーナ内蔵、ステンレス鋼製も製作しています。
