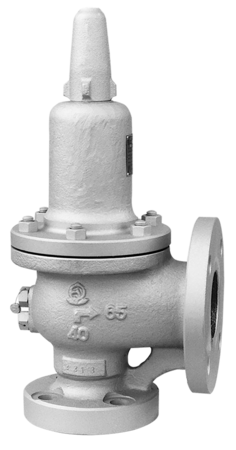

仕様
| 製品記号 | SF16L-C□□内には圧力区分の記号が入ります。 |
|---|---|
| 形式 | 全量式 |
| キャップ形式 | レバー無 |
| 呼び径 | 40～150（1 1/2～6） |
| 適用流体 | 蒸気 |
| 設定圧力範囲 | 0.1～1.0MPa |
| 流体温度 | －5～235℃ |
| 端接続 | 入口：JIS 10K RFフランジ（厚さは寸法表による）フランジ規格（入口×出口）JIS B8210 10K×JIS B2220 10K、ASME・JPIクラス150×150も製作しています。 出口：JIS 10K FFフランジフランジ規格（入口×出口）JIS B8210 10K×JIS B2220 10K、ASME・JPIクラス150×150も製作しています。出口側フランジは、RFフランジも製作しています。 |
| 取付姿勢 | 直立取付 |
| 材質 本体 | SCPH本体SCS製も製作しています。ただし、設定圧力範囲は呼び径により異なります。 |
| 材質 弁体 | SUS又はSCS蒸気用は分割弁体となります。 |
| 材質 弁座 | SUS又はSCS蒸気用は分割弁体となります。 |
- 呼び径15～25はSF-19、19L、20、20L型をご参照ください。
資料ダウンロード
よくある質問と解説
揚程式と全量式の使い分けについて教えてください。
揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。
安全弁のレバーの目的はなんですか？(回答詳細に動画あり)
安全弁が作動できるか、異常（固着）が無いかを確認するためのものです。（入口側の圧力が設定圧力の75%以上で操作します。）
安全弁のレバー付き、レバー無しの選定方法を教えてください。
可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し（密閉型）を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
