仕様

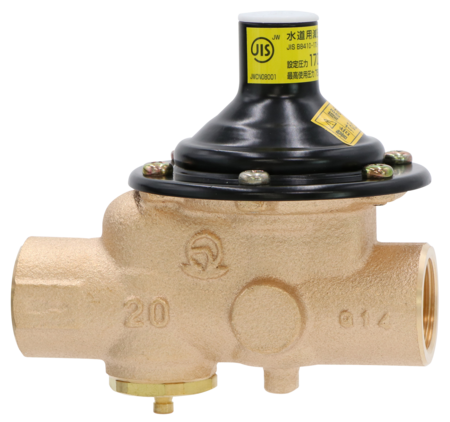

| 製品記号 | RD50SHN-F |
|---|---|
| バルブの種類 | 水道用減圧弁 |
| 用途 | 一般用 |
| 種類 | 170kPa用 |
| 呼び径 | 20（3/4） |
| 適用流体 | 水道水 |
| 流体温度 | 5～55℃ |
| 一次側適用圧力 | 750kPa以下 |
| 面間寸法 | 115mm |
| 二次側調整圧力範囲(設定圧力) | 170kPa標準設定圧力以外は、お問い合わせください。（JIS認証取得製品からは外れます。） |
| 開放流量 | 30L/min以上開放流量とは、一次側圧力を100kPaに保持し、二次側を開放した時の流量です。 |
| 付属機構 | 逆止め機構、負圧作動機構、ストレーナ（60メッシュ）水抜栓（RD-25SRN、50SRN、50SRHN型） |
| 逆止め機構の閉止圧力 | 3kPa以上 |
| 負圧作動機構の開作動圧力 | ー55kPa以下 |
| 負圧作動機構の閉作動圧力 | 50kPa以下 |
| 端接続 | JIS Rc3／4ねじ |
| 取付姿勢 | 水平・垂直 自由（ストレーナキャップ上向き除く） |
| 付属品 | 保温ケースRD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。 |
| 材質 本体 | CAC406 |
| 材質 ダイヤフラム | NBRRD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。 |
| 材質 ディスク | NBRRD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。 |
- RD-25SN型シリーズとRD-50SN型シリーズでは面間寸法が異なります。
- 戸別給水用減圧弁は、弁慶シリーズとなります。（50～66頁をご参照ください。）
