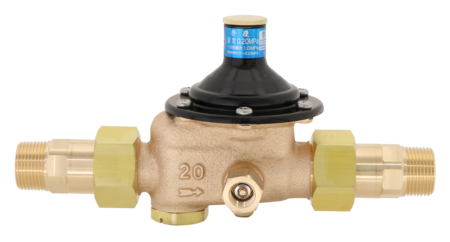

減圧弁(水用・液体用・戸別給水用)、定流量弁、水撃防止器RD-44N型 戸別給水用減圧弁（水・温水用）
RD-44N型は、戸別給水用減圧複合弁シリーズの基本となる減圧機能だけの弁で、施工・試験効率のUPが可能です。
戸別給水用減圧弁を使用すると
1．流水騒音が低減。
2．各戸に減圧弁を取り付けることにより、階層差による給水圧力のバラツキを解消。
3．適正圧力のため、水ハネ現象が生じにくい。ウォータハンマを低減する。
4．メンテナンス時、断水による影響を他に及ぼさない。
5．ミキシング温度が安定する。
など、居住性能が向上します。
戸別給水用減圧弁を使用すると
1．流水騒音が低減。
2．各戸に減圧弁を取り付けることにより、階層差による給水圧力のバラツキを解消。
3．適正圧力のため、水ハネ現象が生じにくい。ウォータハンマを低減する。
4．メンテナンス時、断水による影響を他に及ぼさない。
5．ミキシング温度が安定する。
など、居住性能が向上します。
- 使用場所
- 集合住宅ホテルオフィスビル
主な特徴
- 塩素水耐性EPDMを採用。
- 衛生的な液溜りなし構造。
- 低差圧から高差圧まで確実な作動。
- 減圧弁を設置したまま、水圧試験可能。
- 簡単、シンプル新テストガグ方式採用。
水道法性能基準認証登録製品（E-157)耐圧性能浸出性能耐久性能
仕様
| 製品記号 | RD44N-F□「製品記号の表し方について」をご参照ください |
|---|---|
| バルブの種類 | 戸別給水用減圧弁 |
| 呼び径 | 20（3/4） |
| 適用流体 | 水道水・温水 |
| 流体温度 | 5～90℃（管端コア使用の場合5～40℃） |
| 一次側適用圧力 | 1.0MPa以下 |
| 二次側調整圧力範囲(設定圧力) | L ：0.05～0.12MPa（0.08MPa) M ：0.11～0.23MPa（0.20MPa） H ：0.20～0.30MPa（0.20,0.25MPa）設定圧力0.3MPaを超える場合は、お問い合わせください。他の設定圧力は、「製品記号の表し方について」を参照ください。 |
| ネームプレート色 | L ：緑 M ：青 H ：赤 |
| 最大減圧比 | 10:1 |
| 弁前後の最小差圧 | 0.02MPa |
| 定格流量 | 50L/min（差圧0.1MPa以上） |
| 端接続 | P（オスユニオン継手）：JIS R3／4ねじ（P・V兼用コア対応） B（メスユニオン継手）：JIS Rc3／4ねじ（P・V兼用可動形コア内蔵） C（オス・メスユニオン継手）：JIS R3／4ねじ・JIS Rc3／4ねじ（コアはそれぞれ上記と同じ） |
| 取付姿勢 | 水平・垂直 自由（ストレーナキャップ上向き除く） |
| 付属品 | ユニオン継手（パイプ・ナット・ガスケット）、保温ケース（自己消火性）、テストガグ、圧力計用継手（二次側用で、本体取付け済み）圧力計用継手は、反対側プラグと組み替えて使用することができます。 |
| ストレーナ | 60メッシュ |
| 材質 本体 | CAC406 |
| 材質 ダイヤフラム | 塩素水耐性EPDM |
| 材質 ディスク | 塩素水耐性EPDM |
- 圧力計はオプション品で、A型又はD型を選択することができます。（圧力計の最大目盛は0.5MPaです。）
- 呼び径25は、RD-47N型（65頁参照）をご使用ください。
- 止水栓付の場合はRD-45SN,45SUN型（58頁参照）をご使用ください。
- 埋設配管用は、RD-46N型（64頁参照）をご使用ください。
