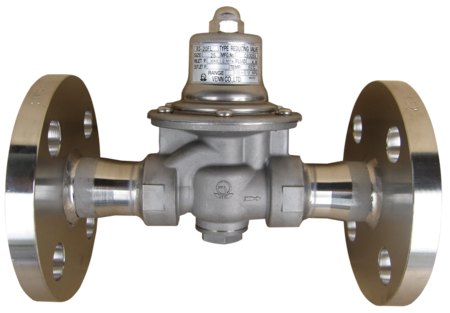

減圧弁(水用・液体用・戸別給水用)、定流量弁、水撃防止器RD-20FN型 減圧弁（水・液体、空気・気体用）
仕様
| 製品記号 | RD20FN-D□□内には二次側調整圧力範囲の記号が入ります。 |
|---|---|
| バルブの種類 | 減圧弁 |
| 呼び径 | 15～25（1/2～1） |
| 適用流体 | 水・液体・空気オイルフリーコンプレッサー（ターボ形圧縮機や容積形圧縮機（ロータリー式無給油タイプ））によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります（オゾンクラックの発生）。このような場所に設置する場合はお問い合わせください。・気体（材料を腐食しないもの） |
| 流体温度 | 5～60℃液体で流体温度が60～90℃の場合は、お問い合わせください。 |
| 流体粘度 | 液体：800cSt以下 |
| 一次側適用圧力 | 2.0MPa以下 |
| 二次側調整圧力範囲(設定圧力) | L ：0.02～0.12MPa、M：0.1～0.3MPa、H：0.25～0.5MPa |
| 最大減圧比 | 水・液体10:1 空気・気体20:1 |
| 弁前後の最小差圧 | 0.05MPa |
| 許容漏洩量 | なし（圧力計目視） |
| 端接続 | JIS 10、20K RFフランジJIS 10 、20K FFフランジ、ASME・JPIクラス150、300フランジも製作しています。 |
| 取付姿勢 | 水平・垂直自由 |
| 材質 本体 | SCS |
| 材質 ダイヤフラム | NBR |
| 材質 ディスク | NBR |
- RD-20,20F型は、ビール、飲料水工場などでの一時的洗浄蒸気（最高使用温度130℃）対応品のRD-20T,20FT型も製作しています。（一次側適用圧力1.0MPa以下、最大減圧比10：1となります。）
