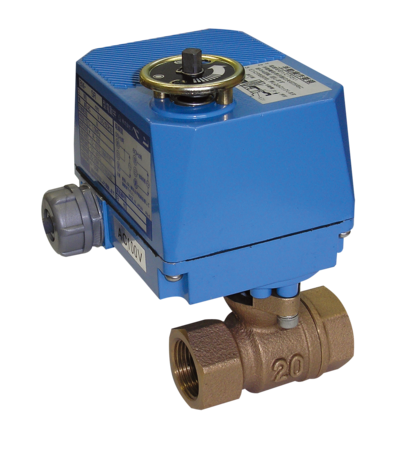

電動弁BM-12SR型 スプリングリターンボール式電動弁
仕様
| 製品記号 | BM12SR-J |
|---|---|
| 作動 | 停電時弁閉、通電時弁開通電時弁閉、停電時弁開のBM-12SRC,13SRC,14SRC型も製作しています。 |
| 形式 | 標準ネック形 |
| 呼び径 | 10～25（3/8～1） |
| 適用流体 | 水・油燃料油及び軽油用の場合は、ご使用先（国土交通省、防衛省など）によっては本体材質の指定がある場合がありますので、ご確認願います。・空気・気体・液体 |
| 流体温度 | －10～80℃（凍結不可） |
| 適用圧力 | 0～1.0MPa |
| 周囲温度 | －10～45℃ |
| 許容漏洩量 | 水・油：なし（圧力計目視）、空気・ガス：50ml/min（標準状態）以下 |
| 端接続 | JIS Rcねじ |
| 定格電圧 | AC100V（50/60Hz）又は AC200V（50/60Hz）専用電圧 |
| 許容電圧変動範囲 | 定格電圧±10％ |
| 定格容量 | 10VA（AC100 00V） |
| 開閉時間 | 弁開時間：36/29秒以下（50/60Hz）、弁閉時間：4～36秒弁閉時間は連続通電時間により変動します。30分以上連続通電後：4～10秒、30分以内連続通電後：36秒以下 |
| 絶縁種別 | E種 |
| 時間定格 | 連続 |
| 絶縁抵抗 | 100MΩ以上 |
| 過負荷保護 | インピーダンスプロテクト |
| 保護構造 | 防沫形（IP54相当）屋外設置の場合、縦配管取付及び直射日光を避けてください。 |
| 手動機構 | 付（駆動部上側） |
| 定格電流 | AC100V：0.1A、200V：0.05A |
| 起動電流 | AC100V：0.15A、200V：0.08A |
| 作動間隔 | 弁開動作と弁閉動作の作動間隔は 1 分以上高頻度（作動間隔1分以内）で使用した場合、作動音が大きくなったり、製品寿命が短くなる場合があります。 |
| 絶縁抵抗試験 | DC500V |
| 材質 本体 | CAC406 |
| 材質 ボール | SUS316 |
- 水道法性能基準適合品のBM-12SRN型（呼び径15～25）、BM-13SRN,14SRN型も製作しています。
- 開閉信号接点付（無電圧）も製作しています。
