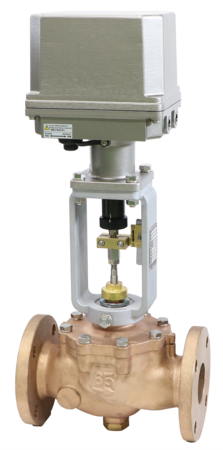

緊急遮断弁MT-33D型 電動緊急遮断弁
受水槽の緊急遮断システムに使用する、電動式の緊急遮断弁です。感震器とバッテリー内蔵のCB型制御盤と組み合わせて使用します。
作動は、電動弁への出力極性反転で弁が開閉し、復旧は制御盤の感震器リセットスイッチ操作により、弁が開きます。
電動弁なので、ウォータハンマを起こさず閉止でき、受水槽・高置水槽などの流入側及び、流出側取付けに適しています。
「官庁施設の総合耐震計画基準」による、「水槽外部形緊急遮断弁」に準拠します。
この弁は、一般用電動式制御弁としても使用できます。
作動は、電動弁への出力極性反転で弁が開閉し、復旧は制御盤の感震器リセットスイッチ操作により、弁が開きます。
電動弁なので、ウォータハンマを起こさず閉止でき、受水槽・高置水槽などの流入側及び、流出側取付けに適しています。
「官庁施設の総合耐震計画基準」による、「水槽外部形緊急遮断弁」に準拠します。
この弁は、一般用電動式制御弁としても使用できます。
- 使用場所
- 受水槽高置水槽給水分岐管
主な特徴
- 受水槽用の緊急遮断システム対応の、電動式緊急遮断弁です。
- 本体材質、ステンレス鋼又は青銅製で、赤水の発生はありません。
- CB型制御盤と組み合わせて、受水槽の緊急遮断システムを構築できます。
仕様
| 製品記号 | MT33D-W |
|---|---|
| バルブの種類 | 電気式 |
| 作動 閉動作 | 感震器作動時弁閉 |
| 作動 開動作 | 制御盤感震器復帰ボタン操作により自動で遮断弁開 |
| 種類 | 青銅製 |
| 呼び径 | 50～100（2～4） |
| 適用流体 | 水給水装置に使用する場合は、水道法性能基準適合品のMT-32DN,33DN型をご使用ください。 |
| 流体温度 | 5～60℃ |
| 定格電圧 | DC24V |
| 定格電流 | 3A |
| 保護構造 | 防雨形（E種絶縁構造）屋外設置の場合は、直射日光を避けてください。 |
| 周囲温度 | －15～55℃（凍結不可） |
| 端接続 | JIS 10K FFフランジ |
| 取付姿勢 | 水平配管に正立取付 |
| 定格圧力 | 1.0MPa |
| 適用差圧限界 | 呼び径50：1.0MPa以下 呼び径65：0.9MPa以下 呼び径80：0.6MPa以下 呼び径100：0.35MPa以下 呼び径125：0.25MPa以下 呼び径150：0.17MPa以下 呼び径200：0.095MPa以下 |
| 許容漏洩量 | なし |
| 保護装置 | 異常検出、温度上昇保護 |
| 出力信号 | シーケンス信号：オープンコレクタ DC30V、100mA以下 |
| 付属機構 | 手動開閉機構 |
| 材質 本体 | CAC406 |
| 材質 弁体 | SUS（PTFEディスク入り） |
- 本体FC製、内面水道用液状エポキシ樹脂塗装のMT-34D型も製作しています。
