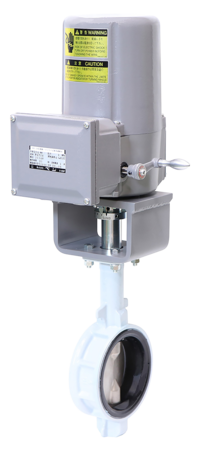

MR-5C型
お気に入りを見る 比較表を見る
受水槽の緊急遮断システムに使用する、電動式の緊急遮断弁です。感震器内蔵のCB型制御盤と組み合わせて使用します。
弁形状がバタフライ式のため、小型・軽量で取付けスペースの削減及び施工が容易です。
使用場所
受水槽高置水槽給水分岐管

主な特徴

  • 小型・軽量により、既存水槽にも取付けが容易に行えます。
  • 接液部分に、錆びない材質を使用しています。

仕様

製品記号 MR5C-M
バルブの種類 電気式
種類 ナイロンコーティング
作動 オンオフ作動(90゜正逆回転)
呼び径 50~200(2~8)呼び径250,300も製作しています。(ただし、呼び径250, 300用のCB型制御盤は製作しておりません。)
適用流体給水装置に使用する場合は、水道法性能基準適合品のMR-5N,5CN型をご使用ください。
流体温度 0~60℃(凍結不可)
適用圧力 1.0MPa以下
定格電圧 DC24V
保護構造 防雨形(IP55相当)屋外設置の場合は、直射日光を避けてください。
周囲温度 -20~60℃
端接続 ウエハー形(JIS 5K,10Kフランジ対応)
取付姿勢 水平配管に正立取付
許容漏洩量 なし(圧力計目視)
付属機構 リミットスイッチ(弁開閉側、無電圧接点信号)、手動開閉ハンドル
絶縁・時間定格 E種・30分
材質 本体 FCD(ナイロンコーティング)
材質 弁体 SCS
材質 シート EPDM
  • 水道法性能基準適合品(MR-5N,5CN型)も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

MR-5Cカタログ

MR-5C価格表

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。
