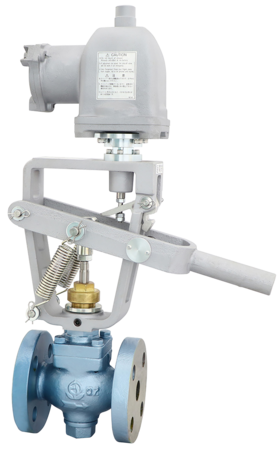

EIE-FS型
お気に入りを見る 比較表を見る
貯槽燃料系統配管などの重要ラインに取り付けられ、地震、火災、その他事故の緊急時に電気信号(感震器など)により瞬時に弁を閉塞し、流体を遮断して二次災害を防止する耐圧防爆形の電磁緊急遮断弁です。
弁を開くときには安全を確認した後に電気信号を復帰し、弁の手動レバーを持ち上げて操作しますので、より安全な手動復帰機構となっています。

仕様

製品記号 EIEFS-RB EIEFS-HB EIEFS-BB
バルブの種類 電気式 電気式 電気式
用途 液体用 気体用 蒸気用
作動 停電時弁閉、通電時手動にて開通電時弁閉も製作しています。 停電時弁閉、通電時手動にて開通電時弁閉も製作しています。 停電時弁閉、通電時手動にて開通電時弁閉も製作しています。
呼び径 15~200(1/2~8) 15~200(1/2~8) 15~200(1/2~8)
適用流体 燃料油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・水・油 燃料ガス燃料ガスは0.2MPaまで、本体SCPH製で1.0MPaまで製作しています。・空気 蒸気
流体温度 5~100℃ 5~60℃ 180℃以下
流体粘度 900cSt以下 900cSt以下 900cSt以下
定格電圧 AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz
保護構造 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、防雨カバーをご使用ください。 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、防雨カバーをご使用ください。 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、防雨カバーをご使用ください。
周囲温度 -10~40℃ -10~40℃ -10~40℃
端接続 JIS 10K FFフランジ JIS 10K FFフランジ JIS 10K FFフランジ
取付姿勢 水平配管に正立取付 水平配管に正立取付 水平配管に正立取付
定格圧力 1.0MPa 1.0MPa燃料ガスは0.2MPaまで、本体SCPH製で1.0MPaまで製作しています。 1.0MPa
適用差圧限界 適用差圧限界表による 適用差圧限界表による 適用差圧限界表による
許容漏洩量 なし(圧力計目視) なし(圧力計目視) 定格流量の0.01%以下
材質 本体 FC 燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC 燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC 燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。
材質 弁体 CAC406 CAC406 CAC406
材質 弁座 CAC406 CAC406 CAC406
材質 ディスク PTFE NBR -------
材質 要部 FC 燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC 燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。 FC 燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体CAC製(呼び径50~100)、SCPH製、SCS製はお問い合わせください。
材質 要部 弁体 CAC406 CAC406 CAC406
材質 要部 弁座 CAC406 CAC406 CAC406
  • 作動確認用の防爆リミットスイッチ付も製作しています。(注文時、ご使用のケーブル外径をご指示願います。)

資料ダウンロード

資料ダウンロード

全製品記号共通

EIE-FSカタログ

EIE-FS価格表

EIE-FS取扱説明書

よくある質問と解説

作動加速度の設定は現地で変更できますか?

現場での作動加速度の変更はできません。注文時にお問い合わせください。

作動時の信号を取り出すことは可能ですか?

EIM-2,3リーズはオプションにてリミットスイッチ(無電圧)付も製作しています。EIM-7シリーズは標準で閉側にリミットスイッチ(無電圧)が付いています。
