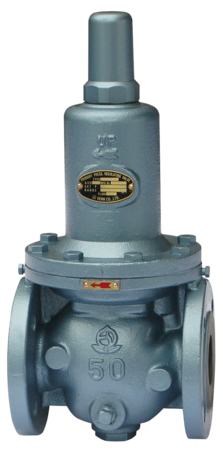

サーキット弁、一次圧力調整弁MD-14W型 一次圧力調整弁
負荷変動による過大な分の圧力を放出させ、機器や配管の圧力を一定に保つ自力式の調整弁で、一種の高性能逃し弁です。たとえば、ポンプの連続運転の場合は、吐出側圧力は負荷変動により変化しますが、バイパス回路にMD-14型一次圧力調整弁を設け、過大な圧力を逃すことにより、吐出圧力を一定に調整することができます。また、圧力タンクや配管の逃し弁として使用することができます。
- 使用場所
- ポンプレリーフ圧力タンク・配管
主な特徴
- ポンプレリーフ弁として使用します。ハンチング・バイブレーションなどを考慮した構造で作動が安定しています。
- 圧力タンクや配管などのレリーフ弁として使用できます。
- ピストン型バランス構造を採用しているため、背圧変動による吹出圧力の変化が微少です。
- 上部側一方向からの分解で内部点検ができるため、メンテナンスが容易です。
- MD-14CN型は、錆にくいナイロンコーティングです。
仕様
| 製品記号 | MD14W-B□□内には設定圧力調整範囲の記号が入ります。 |
|---|---|
| バルブの種類 | 一次圧力調整弁 |
| 種類 | はん用品 |
| 呼び径 | 15～150（1/2～6） |
| 適用流体 | 水・空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ)によるドライエアーの空気圧 システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場 所に設置する場合はお問い合わせください。給水装置に使用する場合は水道法性能基準適合品のMD-14CN型をご使用ください。 |
| 流体温度 | 5～60℃ |
| 設定圧力調整範囲 | 呼び径 80以下 L ：0.05～0.35MPa、 M（MD-14CN型は H ）：0.3～0.7MPa 呼び径100以上 L ：0.05～0.35MPa、 M（MD-14CN型は H ）：0.3～0.5MPaMD-14W,14H型は、設定圧力調整範囲:呼び径80以下:0.65～1.0MPa、呼び径100以上:0.45～0.8MPaも製作しています。 |
| 流体粘度 | ─ |
| 端接続 | JIS 10K RFフランジ呼び径100以上は水道用仕切弁フランジも製作しています。 |
| 取付姿勢 | 水平・垂直自由縦配管に設置する場合は呼び径80までとし、メンテナンススペースを広くとってください。呼び径100以上は水平配管に正立取付としてください。 |
| 材質 本体 | FC燃料油及び、ガソリン・軽油などの場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認願います。 |
| 材質 要部 | CAC406、SUS |
| 材質 ダイヤフラム・ディスク | NBR |
| 塗装又はコーティング塗膜 | 内面：水道用液状エポキシ樹脂 外面：メタリックブルー |
- MD-14W,14H型は、本体側面部に圧力計取付用の接続孔付(JIS Rc1/4ねじ)、又はこれに圧力計を取り付けた圧力計付も製作しています。(圧力計の最大目盛は、設定圧力調整範囲L(0.6MPa)、M,H(1.6MPa)です。)
