KY-6型
お気に入りを見る 比較表を見る

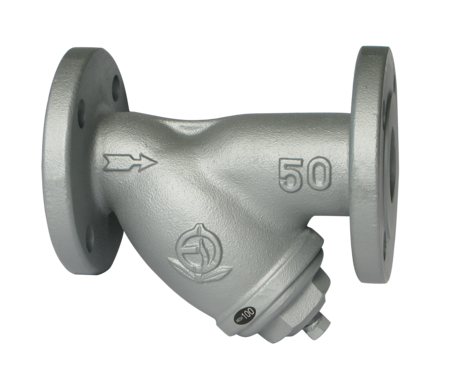

鋳鉄製フランジ形のY形ストレーナです。コンパクトで濾過面積が大きく、自動弁のラインに使用します。KY-6CN型は錆びにくいナイロンコーティング品です。

仕様

製品記号 KY6-G2 KY6-G□□内には網目の記号が入ります。呼び径100以上は製品記号がKY6-Gとなります。
バルブの種類 Y形 Y形
種類 はん用品 はん用品
呼び径 15~250(1/2~10) 15~250(1/2~10)
適用流体 蒸気・気体・液体給水装置には、水道法性能基準適合品のKY-6CN型をご使用ください。 蒸気・気体・液体給水装置には、水道法性能基準適合品のKY-6CN型をご使用ください。
流体温度 184℃以下流体温度220℃以下も製作しています。 184℃以下流体温度220℃以下も製作しています。
適用圧力 1.0MPa以下 1.0MPa以下
端接続 JIS 10K RFフランジ JIS 10K RFフランジ
網目 60メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。 1 :40メッシュ、3 :80メッシュ、4 :100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
塗装 内面:防錆油 外面:シルバー 内面:防錆油 外面:シルバー
材質 本体 FC FC
材質 ネット SUS SUS
材質 フタ 呼び径40以下:C3771B、呼び径50以上:FC 呼び径40以下:C3771B、呼び径50以上:FC
  • 専用の保温ジャケットも製作しています。お問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

KY-6カタログ

KY-6価格表

KY-6外形図

KY-6取扱説明書

KY6-G2

KY6-G(15-40A)参考図

KY6-G(50,65A)参考図

KY6-G(80-250A)参考図

KY6-G□

KY6-G(15-40A)参考図

KY6-G(50,65A)参考図

KY6-G(80-250A)参考図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)

KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
