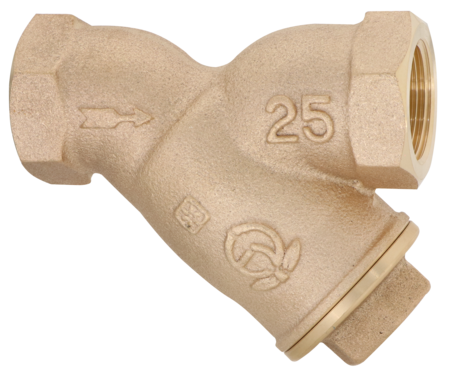

KY-4N型
お気に入りを見る 比較表を見る
鋳鉄製及び青銅製ねじ込形のY形ストレーナです。コンパクトで濾過面積が大きく、自動弁のラインに使用するストレーナです。

水道法性能基準認証登録製品(Z-54)耐圧性能 浸出性能

仕様

製品記号 KY4N-J2 KY4N-J□□内には網目の記号が入ります。
バルブの種類 Y形 Y形
種類 青銅製 青銅製
呼び径 15~50(1/2~2) 15~50(1/2~2)
適用流体 蒸気・気体・液体給水装置に使用する場合は、水道法性能基準適合品のKY-4N型をご使用ください。 蒸気・気体・液体給水装置に使用する場合は、水道法性能基準適合品のKY-4N型をご使用ください。
流体温度 220°C以下 220°C以下
適用圧力 1.0MPa以下 1.0MPa以下
端接続 JIS RcねじKY-4N型は管端コア内蔵品(流体温度5~40℃)も製作しています。 JIS RcねじKY-4N型は管端コア内蔵品(流体温度5~40℃)も製作しています。
網目 60メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。 1 :40、3 :80、4 :100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
材質 本体 CAC406 CAC406
材質 ネット SUS SUS
材質 フタ CAC406 CAC406

資料ダウンロード

資料ダウンロード

全製品記号共通

KY-4Nカタログ

KY-4N価格表

KY-4N外形図

KY-4N取扱説明書

KY4N-J2

KY4N-J参考図

KY4N-J□

KY4N-J参考図

よくある質問と解説

ストレーナ

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)
