KU-4型
お気に入りを見る 比較表を見る

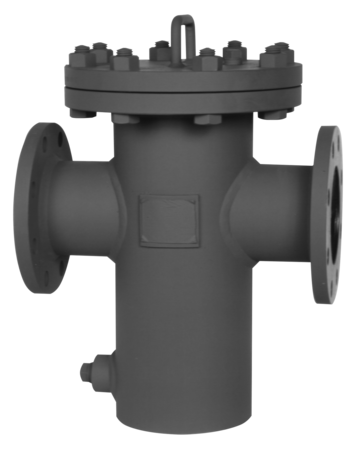

炭素鋼製及びステンレス鋼製の大口径U形ストレーナです。
上方からネットを取り出す構造ですので、分解時、液体が溢れない特長があります。

仕様

製品記号 KU4-D
バルブの種類 U形
種類 ステンレス鋼製
呼び径 125~350(5~14)
適用流体 気体・液体
流体温度 184℃以下
適用圧力 1.0MPa以下
端接続 JIS 10K FFフランジ
網目 5、10、20、30、40、50、60メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
塗装 ―――――
材質 本体 SUS304
材質 ネット SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

KU-4カタログ

KU-4価格表

KU-4取扱説明書

KU4-D

KU4-D参考図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)

KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
