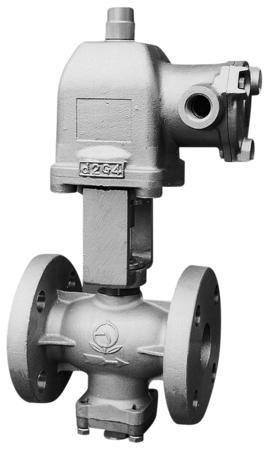

EDE-F型
お気に入りを見る 比較表を見る
ねじ込接続のEDE-S型、フランジ接続のEDE-F型電磁弁は、強力な電磁石により弁を開閉する準直動式の二方口電磁弁で、高粘度、あるいは圧力が低い場合に使用する耐圧防爆形の電磁弁です。

仕様

製品記号 EDEF-J EDEF-W EDEF-B EDEF-R
種類 メタルタッチ ディスク入 メタルタッチ ディスク入
作動 通電開 通電開 通電開 通電開
呼び径 15~50(1/2~2) 15~50(1/2~2) 65・80(2 1/2・3) 65・80(2 1/2・3)
適用流体 メタルタッチ:水・油蒸気用も製作しています。(メタルタッチ)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。、ディスク入:軽油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・灯油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・不活性ガス メタルタッチ:水・油蒸気用も製作しています。(メタルタッチ)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。、ディスク入:軽油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・灯油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・不活性ガス メタルタッチ:水・油蒸気用も製作しています。(メタルタッチ)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。、ディスク入:軽油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・灯油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・不活性ガス メタルタッチ:水・油蒸気用も製作しています。(メタルタッチ)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。、ディスク入:軽油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・灯油燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。・不活性ガス
流体温度 5~100℃ 5~100℃ 5~100℃ 5~100℃
流体粘度 100cSt以下流体粘度300cSt以下も製作しています。 100cSt以下流体粘度300cSt以下も製作しています。 100cSt以下流体粘度300cSt以下も製作しています。 100cSt以下流体粘度300cSt以下も製作しています。
適用圧力 0~0.7MPa 0~0.7MPa 0~0.7MPa 0~0.7MPa
弁前後の最小差圧 0MPa 0MPa 0MPa 0MPa
許容漏洩量 水・油:3g/min 以下、空気(ディスク入):50mL/min(標準状態)以下 水・油:3g/min 以下、空気(ディスク入):50mL/min(標準状態)以下 水・油:3g/min 以下、空気(ディスク入):50mL/min(標準状態)以下 水・油:3g/min 以下、空気(ディスク入):50mL/min(標準状態)以下
定格電圧 AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz他の特殊電圧はお問い合わせください。 AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz他の特殊電圧はお問い合わせください。 AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz他の特殊電圧はお問い合わせください。 AC100V 50Hz、AC100V 60Hz、AC200V 50Hz、AC200V 60Hz他の特殊電圧はお問い合わせください。
周囲温度 5~40℃ 5~40℃ 5~40℃ 5~40℃
保護構造 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、カバーなどで保護してください。 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、カバーなどで保護してください。 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、カバーなどで保護してください。 耐圧防爆構造(d2G4 B種絶縁)・屋内用屋外で使用する場合は、カバーなどで保護してください。
端接続 JIS 10K FFフランジ JIS 10K FFフランジ JIS 10K FFフランジ JIS 10K FFフランジ
取付姿勢 水平配管にコイルを上にした正立取付 水平配管にコイルを上にした正立取付 水平配管にコイルを上にした正立取付 水平配管にコイルを上にした正立取付
材質 本体 CAC406燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体SCPH製、SCS製はお問い合わせください。 CAC406燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体SCPH製、SCS製はお問い合わせください。 FC燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体SCPH製、SCS製はお問い合わせください。 FC燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。また、ガソリンの場合はお問い合わせください。本体SCPH製、SCS製はお問い合わせください。
材質 要部 弁体 SUS SUS CAC406 CAC406
材質 要部 ディスク PTFE PTFE PTFE PTFE
  • 流体粘度300cSt以下も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

EDE-Fカタログ

EDE-F価格表

EDE-F取扱説明書

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
