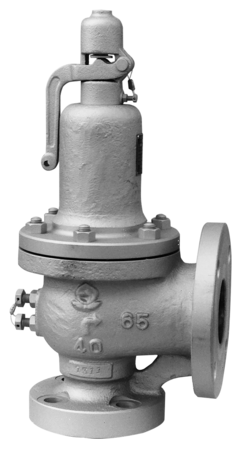

SF-17L型
お気に入りを見る 比較表を見る
使用場所
圧力容器蒸気ボイラ

仕様

製品記号 SF17L-C□□内には圧力区分の記号が入ります。
形式 全量式
キャップ形式 レバー付
呼び径 40~150(1 1/2~6)
適用流体 蒸気
設定圧力範囲 1.0~2.0MPa
流体温度 -5~235℃
端接続 入口:JIS 16K、20K RFフランジ(厚さは寸法表による)フランジ規格(入口×出口)JIS B8210 10K×JIS B2220 10Kフランジ、ASME・JPIクラス150×150も製作しています。
出口:JIS 10K FFフランジフランジ規格(入口×出口)JIS B8210 10K×JIS B2220 10Kフランジ、ASME・JPIクラス150×150も製作しています。出口側フランジは、RFフランジも製作しています。
取付姿勢 直立取付
材質 本体 SCPH本体SCS製はお問い合わせください。
材質 弁体 SUS又はSCS
ステライト溶着蒸気用は分割弁体で弁座のみステライト溶着となります。
材質 弁座 SUS又はSCS
ステライト溶着蒸気用は分割弁体で弁座のみステライト溶着となります。
  • 呼び径15~25はSF-19、19L、20、20L型をご参照ください。
  • 高圧ガス認定品も製作しています。
