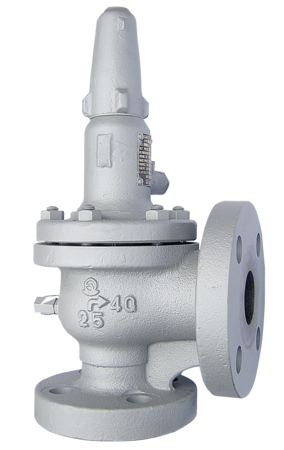

SF-14L型
お気に入りを見る 比較表を見る
使用場所
圧力容器蒸気ボイラ

仕様

製品記号 SF14L-G□□内には圧力区分の記号が入ります。
形式 全量式
キャップ形式 レバー無
呼び径 25~150(1~6)
適用流体 蒸気
設定圧力範囲 0.1~1.0MPa
流体温度 0~184℃流体温度220℃以下も製作しています。
端接続 入口:JIS 10K FFフランジ(厚さは寸法表による)フランジ規格(入口×出口)JIS B8210 10K×JIS B2239 10Kも製作しています。
出口:JIS 10K FFフランジフランジ規格(入口×出口)JIS B8210 10K×JIS B2239 10Kも製作しています。出口側フランジは、RFフランジも製作しています。
取付姿勢 直立取付
材質 本体 FC
材質 弁体 SUS又はSCS蒸気用は分割弁体となります。
材質 弁座 SUS又はSCS蒸気用は分割弁体となります。

資料ダウンロード

資料ダウンロード

全製品記号共通

SF-14Lカタログ

SF-14L価格表

SF-14L外形図

SF-14L取扱説明書

SF14L-G□

SF14L-G参考図

よくある質問と解説

揚程式と全量式の使い分けについて教えてください。

揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。

安全弁のレバーの目的はなんですか?(回答詳細に動画あり)

安全弁が作動できるか、異常(固着)が無いかを確認するためのものです。(入口側の圧力が設定圧力の75%以上で操作します。)

安全弁のレバー付き、レバー無しの選定方法を教えてください。

可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し(密閉型)を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
