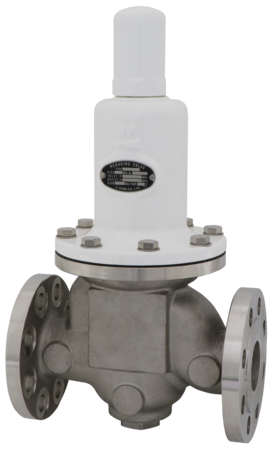

RD-55N型
お気に入りを見る 比較表を見る
一次側圧力2.0MPaまで対応した直動式の水・液体用減圧弁です。(空気調和・衛生工学会規格SHASE-S 106準拠品)
建築設備の給水・給湯システム、工場設備、プラント設備などの圧力制御に使用します。
使用場所
高層ビルマンション工場・プラント設備

主な特徴

  • 一次側適用圧力2.0MPaまで使用できます。
  • 従来の高圧品に比べ低騒音です。
  • 水道法性能基準適合品です。

水道法性能基準認証登録製品(E-442)耐圧性能浸出性能耐久性能

仕様

製品記号 RD55N-D□□内には二次側調整圧力範囲の記号が入ります。
バルブの種類 減圧弁
呼び径 50~100(2~4)
適用流体 水・温水・材料を腐食しない液体
流体温度 5~60℃
一次側適用圧力 2.0MPa以下
二次側調整圧力範囲(設定圧力) 呼び径80以下 M :0.3~0.7MPa H :0.65~1.0MPa 呼び径100 M :0.3~0.5MPa H :0.45~1.0MPa
弁前後の最小差圧 0.05MPa
許容漏洩量 なし(圧力計目視)
端接続 JIS 16K・20K(共用)RFフランジ
取付姿勢 水平配管に正立取付
材質 本体 SCS
材質 ダイヤフラム NBR
材質 ディスク NBR
材質 要部 SUS
  • 圧力計付も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-55Nカタログ

RD-55カタログ

RD-55N価格表

RD-55価格表

RD-55外形図

RD-55,55N取扱説明書

RD55N-D□

RD55N-D参考図
