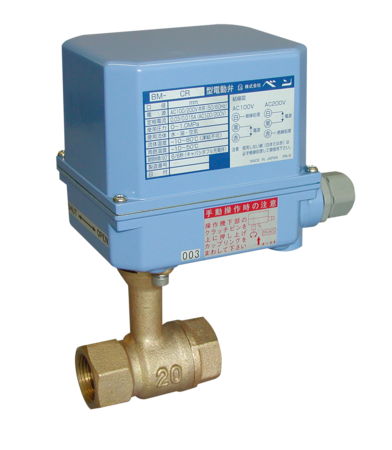

BM-13CR型
お気に入りを見る 比較表を見る
キャパシタリターンボール式電動弁は、キャパシタを利用した蓄電方式を採用し、駆動部への通電・停電切換操作により弁開、弁閉します。
流れ方向自由という電動弁の特長と、2線式で制御できる電磁弁の簡便さを併せもった、ボール式電動弁です。BM-12CR型は、はん用、BM-13CR型はロングネック形、BM-14CR型は本体ステンレス鋼製でそれぞれオンオフ制御に使用します。

主な特徴

  • AC100/200Vを共用できます。
  • 電磁弁と同じ2線式で制御が可能です。
  • 定格電流値が小さく省エネ形です。
  • ボールはステンレス鋼(SUS316)を採用していますので、耐久性に優れています。
  • 流れ方向、取付方向(屋内)が自由です。

仕様

製品記号 BM13CR-J
作動 停電時弁閉、通電時弁開通電時弁閉、停電時弁開のBM-12CRC,13CRC,14CRC型も製作しています。
形式 ロングネック形
呼び径 15~25(1/2~1)
適用流体 水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。・空気・気体・液体
流体温度 -10~80℃(凍結不可)
適用圧力 0~1.0MPa
周囲温度 -10~50℃
許容漏洩量 水・油:なし(圧力計目視)、空気・ガス:50mL/m n(標準状態)以下
端接続 JIS Rcねじ
定格電圧 AC100/200V(50/60Hz)共用
許容電圧変動範囲 定格電圧±10%
開閉時間 約6秒キャパシタフル充電時初回作動時は、約 分程度充電(通電)してから作動を行ってください。初回作動時、又は長期間運転休止後の再運転時はキャパシタ充電電圧が低下しているため、通電後作動開始まで約20秒、さらに全開となるまで約30秒程度かかります。
絶縁種別 A種
時間定格 連続
絶縁抵抗 20MΩ
保護構造 防噴流形(IP55相当)屋外設置の場合、縦配管取付及び直射日光を避けてください。
手動機構
定格電流 AC100V:0 03Aキャパシタフル充電時、AC200V:0.015Aキャパシタフル充電時
起動電流 AC100V:0.2Aキャパシタ充電開始時、AC200V:0.1Aキャパシタ充電開始時
消費電力 3VAキャパシタフル充電時(20VAキャパシタ充電開始時
材質 本体 CAC406
材質 ボール SUS316
  • 水道法性能基準適合品のBM-12CRN型(呼び径15~25)、 BM-13CRN,14CRN型も製作しています。
  • 開閉信号接点付(無電圧)も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

BM-13CRカタログ

BM-13CR価格表

BM-13CR外形図

BM-13CR取扱説明書

BM13CR-J

BM13CR-J参考図

よくある質問と解説

過負荷保護とはなんですか?

何らかの原因でモータが許容最高温度以上になった場合にモータの焼損を防ぐものです。

スプリングリターン式とはどんなものですか?(回答詳細に動画あり)

通電時に弁開と同時にスプリングを巻き、停電時に巻き上げたスプリングの力で弁閉する機構です。(通電時弁開型の場合)

スプリングリターン式の三方弁は制作していますか?

スプリングリターン式の三方弁は製作していません。
