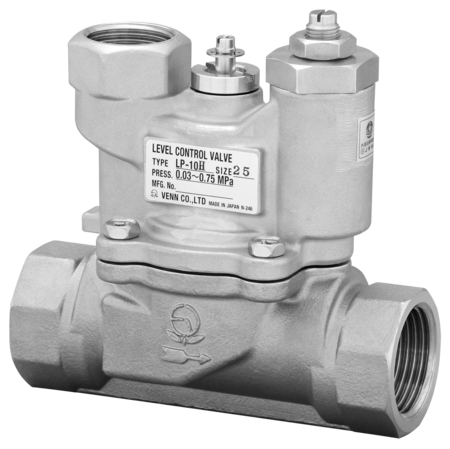

LP-10H型
お気に入りを見る 比較表を見る
ステンレス製の受水槽用定水位弁です。流量調整機構付は、ニードル弁での弁閉時間調整・調節ねじで吐水量の調整が可能です。
付属のステンレス製ボールタップは止水位調整機構付です。

主な特徴

  • 本体・要部共に腐食に強いステンレス製です。
  • 流量調整機構と弁閉時間調整用ニードルを備えました。
  • パイロット配管への通路をバイパス流路としていますので、波浪によるボールタップの断続給水の影響がなく、静かで安定した給水をします。

水道法性能基準認証登録製品(E-678)耐圧 浸出

仕様

製品記号 LP10H-D
バルブの種類 定水位弁
呼び径 20~50(3/4~2)
適用流体 水道水・工業用水
流体温度 5~60℃
適用圧力 0.03~0.75MPa
弁前後の最小差圧 0.03MPa
端接続 JIS Rcねじ
流量調整機構
弁閉時間調整ニードル
水抜機構 ───
取付姿勢 水平配管に正立取付
付属品 呼び径20ステンレス製ボールタップ(止水位調整機構付)
材質 本体 SCS
材質 要部 SUS
材質 ダイヤフラム NBR

資料ダウンロード

資料ダウンロード

全製品記号共通

LP-10Hカタログ

LP-10H価格表

LP-10H外形図

LP-10H取扱説明書

LP10H-D

LP10H-D参考図

ボールタップLB3-D参考図

よくある質問と解説

定水位弁にはどの様な故障(クレーム)がありますか?

詳細をご確認ください。

パイロット配管に電磁弁とボールタップを併用するのは何故ですか?

電磁弁を用いる場合は、液面スイッチで水位を検出し、パイロット電磁弁の作動により主弁を開閉させて水位制御を行います。

定水位弁の流量調整機構は定流量弁ですか?

定流量弁ではありません。水道水の需要が多い昼間等に配水管の水圧降下を防止するための最大流量規制が目的です。
