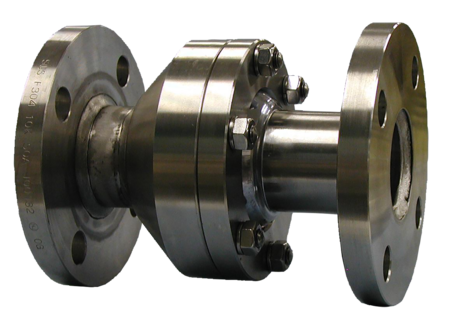

JU-10F型
お気に入りを見る 比較表を見る
免震建物における給水・給湯配管や空調用冷温水配管から、蒸気配管までの免震配管に対応できます。
免震配管だけではなく、地盤沈下対策や温度変化による配管の伸縮吸収など巾広い使用条件に対応できます。
使用場所
免震建物建築設備・空調設備工場設備

主な特徴

  • 変位吸収量が大きいため、ボールジョイント間の距離を短くでき、設置スペースが小さくできます。
  • アンカに加わる力が小さいため、アンカを小型化できます。

仕様

製品記号 JU10F-N
バルブの種類 ボールジョイント
呼び径 40~250(1 1/2~10)
適用流体 水・温水
流体温度 80℃以下
最高使用圧力 1.0MPa
端接続 JIS 10K FFフランジ
最大変位角 45度
材質 本体 SS又はS25C
パッキン材質 NBR(Oリング)
材質 ボール SUS
  • ステンレス鋼製、パッキンの材質についてはお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

JU-10Fカタログ

JU取扱説明書

よくある質問と解説

配管の横振れにも使用できますか?

伸縮管継手では、配管の横振れの吸収は不可能です。横振れを吸収するにはボールジョイントを使用してください。
