JB-19型(単式)
お気に入りを見る 比較表を見る

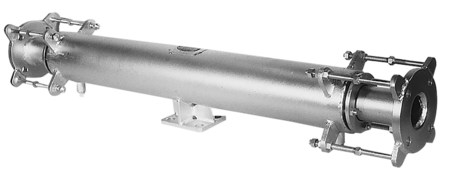

外圧二重シール構造を採用しているため外部漏洩に対して安全性が高く、しかも伸縮能力の大きい伸縮管継手です。
温度変化によって生じる管の軸方向の伸縮を吸収します。

主な特徴

  • 伸縮量が大きい。
  • 万一ベローズが破損してもグランド部でシールするため応急処置ができます。

仕様

製品記号 JB19-N
バルブの種類 ベローズ形伸縮管継手
呼び径 32~300(1 1/4~12)
適用流体 蒸気・空気・不活性ガス・水・温水・油
流体温度 220℃以下
最高使用圧力 1.0MPa
端接続 JIS 10K FFフランジ ASME(ANSI)クラス150フランジはお問い合わせください。
伸縮量 70mm
伸び 10mm
縮み 60mm
材質 フランジ 圧延鋼材
材質 外筒 圧延鋼材
材質 内筒 SUS316L
材質 べローズ SUS316L
材質 グランドパッキン ノンアスベスト

資料ダウンロード

資料ダウンロード

全製品記号共通

JB-19カタログ

JB-19価格表

JB-19取扱説明書

JB19-N

JB19-N(32-300A)参考図

よくある質問と解説

回転方向も吸収できますか?

スリーブ形は配管の軸回転の吸収も可能です。(ベローズ形は吸収不可、ベローズが破損します。)

配管の伸び量は、呼び径に関係なく一定ですか?

温度差で伸び量が決まるため、配管の呼び径に関係なく一定です。ただし、管の種類(鋼、銅、ステンレス)では異なります。

伸縮管継手の単式と複式の使い分けに決まりはありますか?

決まりはありません。配管の伸縮量に見合う本数を選定すれば、どちらを選定しても問題ありません。
