MD-14CN型
お気に入りを見る 比較表を見る

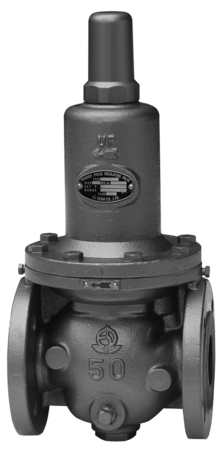

負荷変動による過大な分の圧力を放出させ、機器や配管の圧力を一定に保つ自力式の調整弁で、一種の高性能逃し弁です。たとえば、ポンプの連続運転の場合は、吐出側圧力は負荷変動により変化しますが、バイパス回路にMD-14型一次圧力調整弁を設け、過大な圧力を逃すことにより、吐出圧力を一定に調整することができます。また、圧力タンクや配管の逃し弁として使用することができます。
使用場所
ポンプレリーフ圧力タンク・配管

主な特徴

  • ポンプレリーフ弁として使用します。ハンチング・バイブレーションなどを考慮した構造で作動が安定しています。
  • 圧力タンクや配管などのレリーフ弁として使用できます。
  • ピストン型バランス構造を採用しているため、背圧変動による吹出圧力の変化が微少です。
  • 上部側一方向からの分解で内部点検ができるため、メンテナンスが容易です。
  • MD-14CN型は、錆にくいナイロンコーティングです。

水道法性能基準認証登録製品(E-242)耐圧浸出耐久

仕様

製品記号 MD14CN-B□□内には設定圧力調整範囲の記号が入ります。
バルブの種類 一次圧力調整弁
種類 ナイロンコーティング
呼び径 20~150(3/4~6)
適用流体 水・温水
流体温度 5~60℃
設定圧力調整範囲 呼び径 80以下 L :0.05~0.35MPa、 M(MD-14CN型は H ):0.3~0.7MPa
呼び径100以上 L :0.05~0.35MPa、 M(MD-14CN型は H ):0.3~0.5MPa
流体粘度
端接続 JIS 10K RFフランジ呼び径100以上は水道用仕切弁フランジも製作しています。
取付姿勢 水平・垂直自由縦配管に設置する場合は呼び径80までとし、メンテナンススペースを広くとってください。呼び径100以上は水平配管に正立取付としてください。
材質 本体 FC燃料油及び、ガソリン・軽油などの場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認願います。
材質 要部 CAC406、SUS
材質 ダイヤフラム・ディスク NBR
塗装又はコーティング塗膜 内外面共ナイロン11 0.3mm以上(白色)
  • MD-14W,14H型は、本体側面部に圧力計取付用の接続孔付(JIS Rc1/4ねじ)、又はこれに圧力計を取り付けた圧力計付も製作しています。(圧力計の最大目盛は、設定圧力調整範囲L(0.6MPa)、M,H(1.6MPa)です。)

資料ダウンロード

資料ダウンロード

全製品記号共通

MD-14CNカタログ

MD-14CN価格表

MD-14CN外形図

MD-14CN取扱説明書

MD14CN-B□

MD14CN-B(100-150A)参考図

MD14CN-B(20-80A)参考図

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的を教えてください。

ポンプの締切運転による過熱防止用やポンプ吐出圧を一定に保持する目的で使用します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。

落水防止弁はどのような目的で使用されますか?

詳細をご確認ください。
