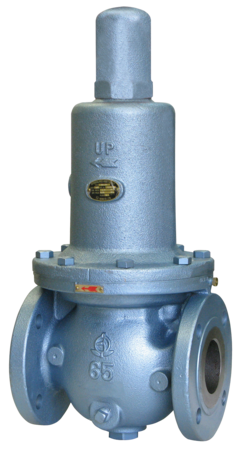

FD-2W型
お気に入りを見る 比較表を見る
高層ビルの空調設備や冷暖房設備の密閉回路において、ポンプのレリーフ弁として使用します。
開放回路方式の場合、ポンプのレリーフ弁には、一次圧力調整弁を使用しますが、密閉回路方式の場合は、負荷の如何にかかわらずポンプを定流量で運転する必要があるため、差圧調整弁を使用します。
使用場所
空調設備冷暖房設備

主な特徴

  • 密閉回路におけるポンプレリーフ弁として使用します。
  • 弁体には、NBR製のディスクを使用しています。

仕様

製品記号 FD2W-B□□内には設定圧力調整範囲の記号が入ります。
バルブの種類 差圧調整弁
呼び径 15~150(1/2~6)
適用流体
流体温度 5~60℃
設定圧力調整範囲 呼び径 80以下 L:0.05~0.35MPa、H:0.3~0.7MPa
呼び径100以上 L:0.05~0.35MPa、H:0.3~0.5MPa
端接続 JIS 10K RFフランジ
取付姿勢 水平配管に正立取付
材質 本体 FC
材質 要部 CAC406、SUS
材質 ダイヤフラム・ディスク NBR
塗装 内面 水道用液状エポキシ樹脂
塗装 外面 メタリックブルー
  • 差圧調整弁の選定は総合カタログ160頁、呼び径選定は156頁をご参照ください。
  • 圧力計取付用の接続孔付及び圧力計はお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

FD-2Wカタログ

FD-2W価格表

FD-2W取扱説明書

FD2W-B□

FD2W-B(100-150A)参考図

FD2W-B(15-80A)参考図

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的を教えてください。

ポンプの締切運転による過熱防止用やポンプ吐出圧を一定に保持する目的で使用します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。

落水防止弁はどのような目的で使用されますか?

詳細をご確認ください。
